L’architecture se choisit aussi
La conversion au plus près
des panneaux.
Convertir le courant des panneaux en électricité pour la maison. SolarGlobe choisit la référence selon les modules, la toiture et l’architecture du projet.
ATMOCE · MI-500Deux modèles, deux configurations
Le nombre d’entrées, les limites électriques et le suivi orientent la sélection.

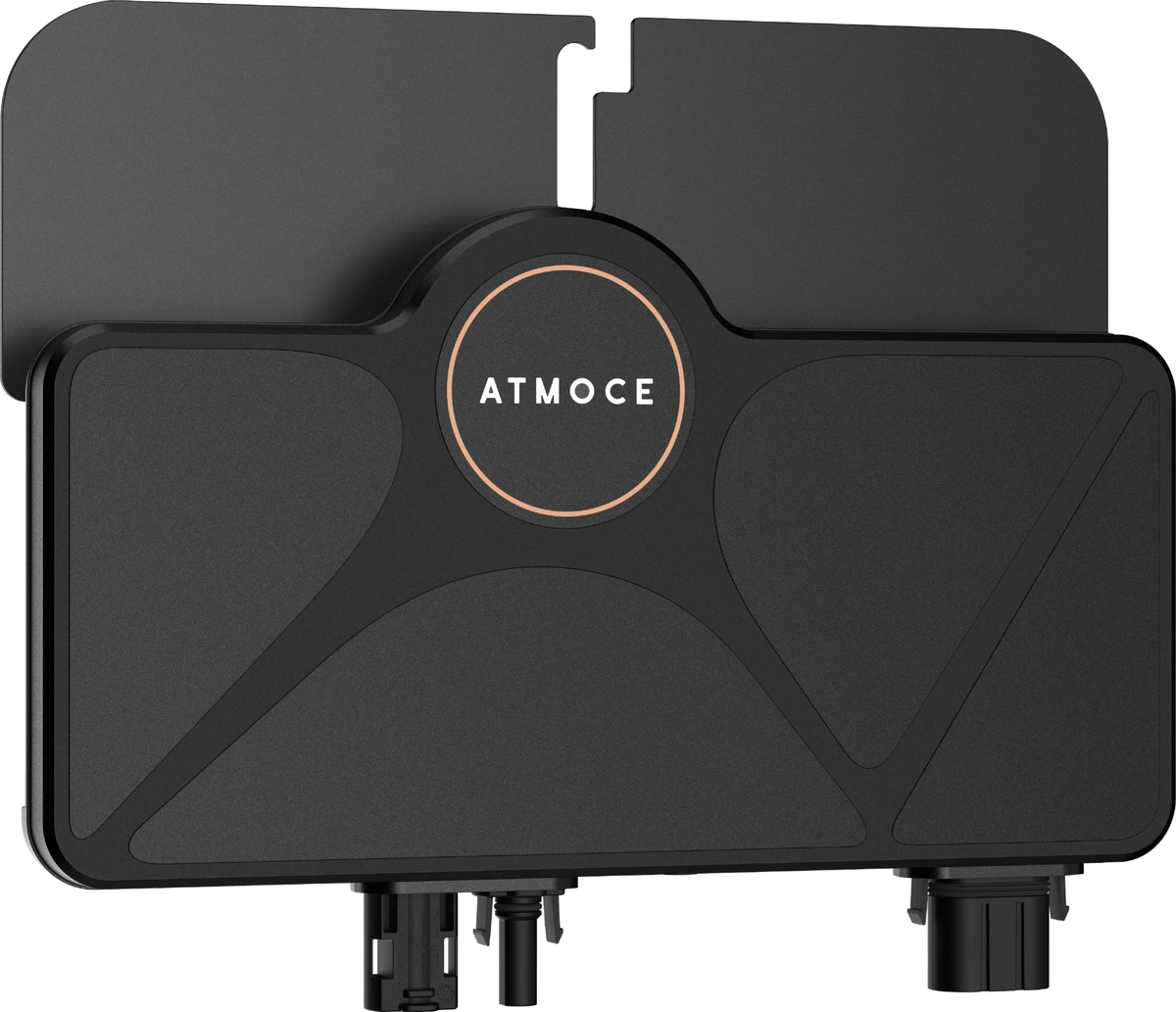

ATMOCE MI-500
Un boîtier associé à un seul module. Nous comparons cette architecture quand les orientations, les ombres ou les besoins de suivi invitent à raisonner panneau par panneau.
ATMOCE MI-1000-2M
Deux panneaux raccordés au même boîtier. Leur association se vérifie ensemble : la fiche française documente un seul MPPT, sans démontrer deux suivis indépendants.
Les différences utiles
La puissance raccordée des panneaux et la puissance de sortie du micro-onduleur restent deux grandeurs distinctes.
| Ce que l’on compare | MI-500 | MI-1000-2M |
|---|---|---|
| Panneaux raccordés | 1 panneau · 1 paire DC | 2 panneaux · 2 paires DC |
| Sortie nominale / apparente max. | 500 W / 500 VA | 1 000 W / 1 000 VA, au total |
| Architecture MPPT documentée | Suivi d’un module · plage MPP 33–55 V | 1 MPPT · fiche française rév. 1.0.1 |
| Dimensions sans support | 247,2 × 180 × 38,5 mm | 250 × 202 × 36 mm |
| Poids sans support | 1,3 kg | 2,1 kg |
| Communication | CPL — courant porteur | CPL — courant porteur |
| Documentation et garantie | Conditions MI-500 | Conditions MI-1000-2M |
Deux paires de connecteurs DC ne signifient pas deux MPPT indépendants. La puissance de sortie et les limites d’entrée se vérifient avec les panneaux retenus.
Le matériel, sans approximation
Choisissez un modèle, puis un repère.
Les gros plans proviennent de sa propre vue fabricant.

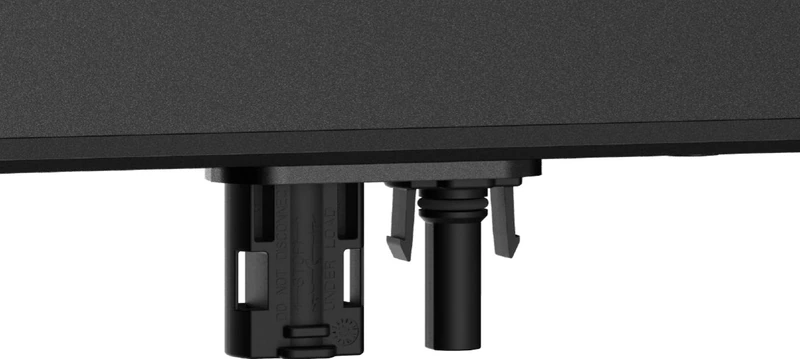

ATMOCE MI-500 · 01 / 04

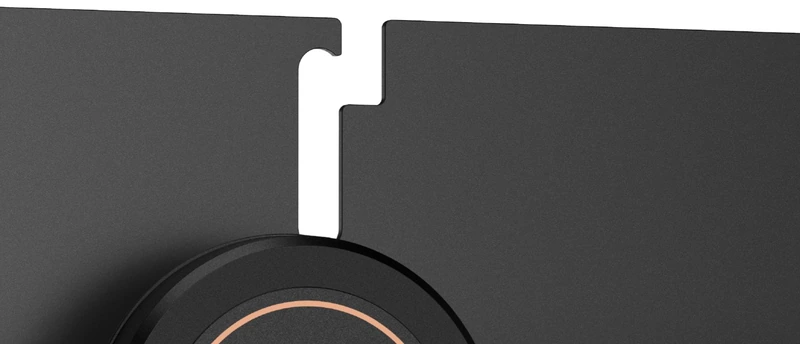

Le support et son encoche sont visibles au-dessus du boîtier. Leur fixation relève des instructions du fabricant et du système de montage retenu pour le chantier.
Ces repères expliquent le matériel ; le raccordement et la pose sont réalisés par le professionnel.

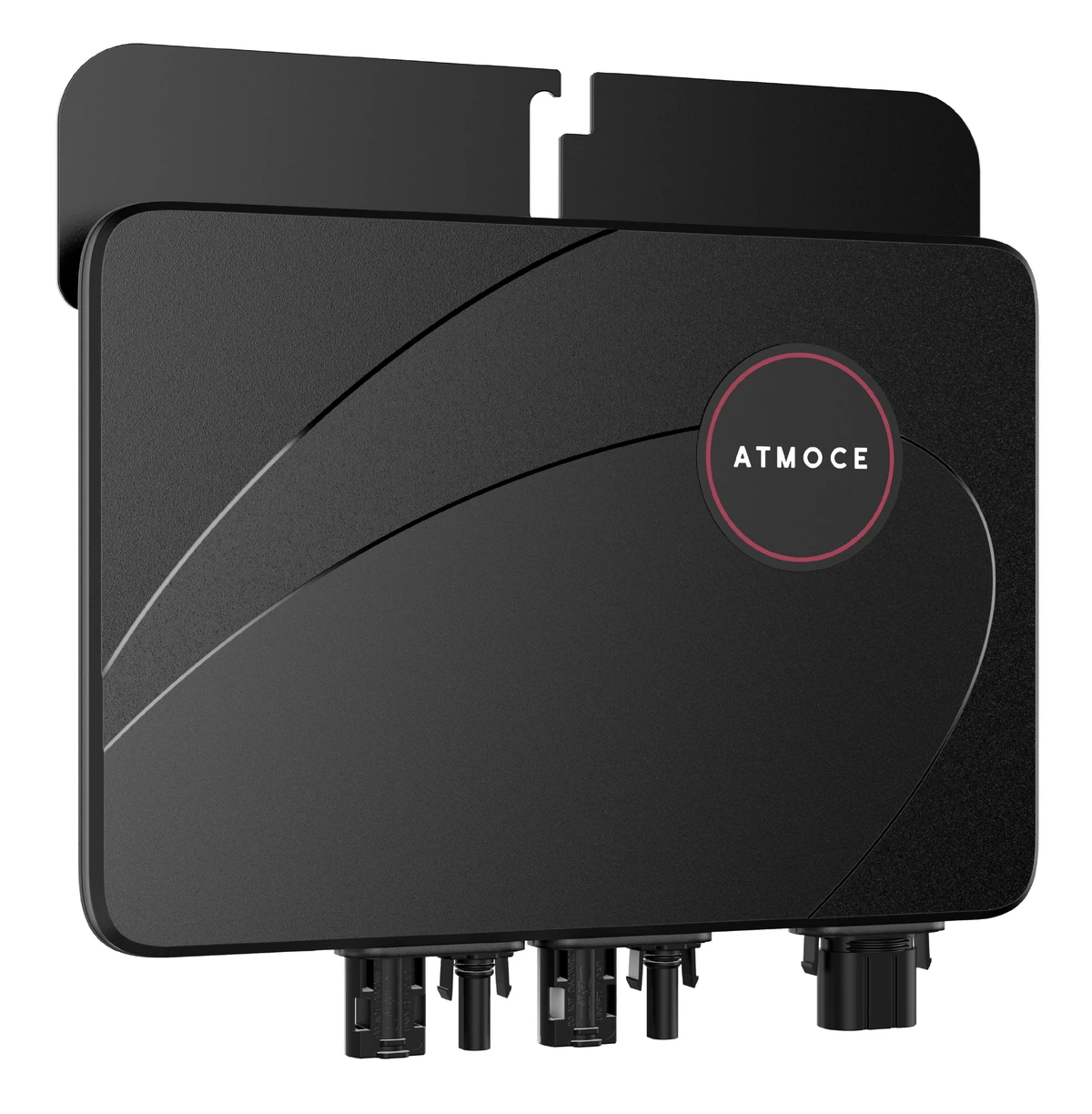

ATMOCE MI-1000-2M · 01 / 04

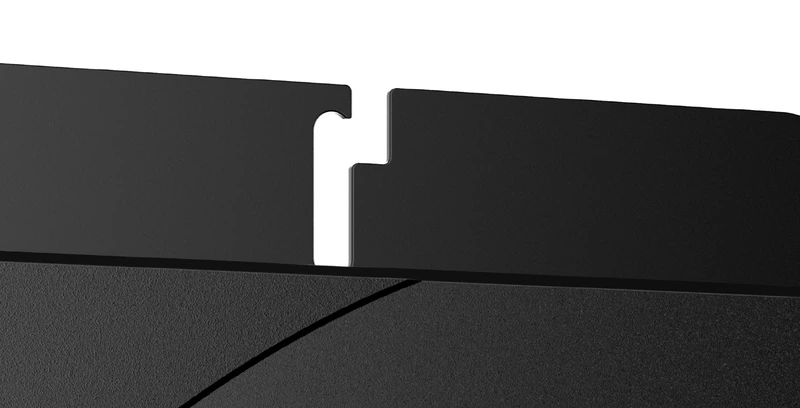

Le support et son encoche sont visibles au-dessus du boîtier. Leur fixation relève des instructions du fabricant et du système de montage retenu pour le chantier.
Ces repères expliquent le matériel ; le raccordement et la pose sont réalisés par le professionnel.
Le matériel en mouvement
La séquence montre une famille ATMOCE à un panneau : les connexions DC des panneaux et la connexion AC se distinguent par leur position et leur forme.
Le modèle exact n’est pas lisible dans ce clip existant. Il illustre la famille à un panneau, sans présenter le MI-1000-2M.
Présentation du matériel, sans consigne de raccordement. La pose et les vérifications appartiennent à l’entreprise partenaire.
Une fonction dans une installation complète
Le panneau produit du courant continu. Le micro-onduleur le convertit en courant alternatif, dans une installation conçue pour le réseau de la maison.

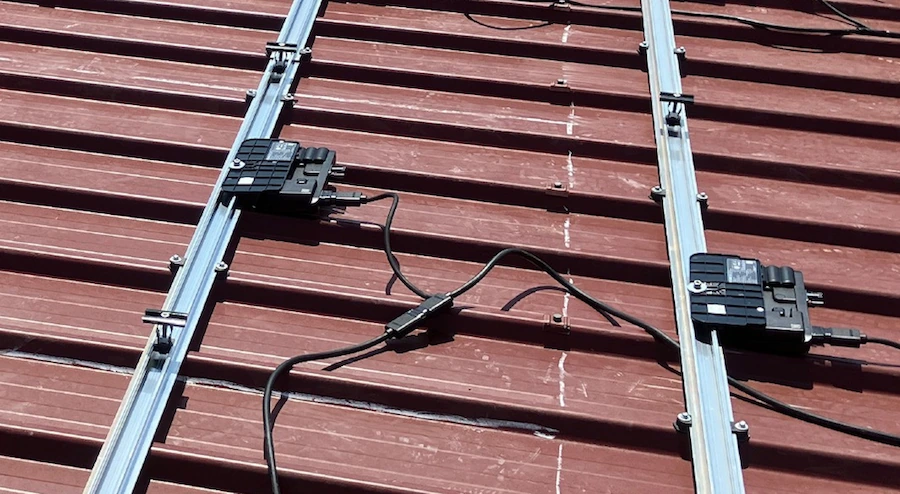

Boîtier fixé sur le railLa photographie montre les boîtiers fixés aux rails, avant recouvrement par les modules. Les câbles et les protections complètent le système ; le micro-onduleur n’assure pas à lui seul le raccordement de toute l’installation.
Cette vue de chantier ne constitue pas une notice de pose. L’implantation, la ventilation et l’accès pour la maintenance suivent les instructions applicables.
Comprendre l’étape de poseLe projet donne les critères

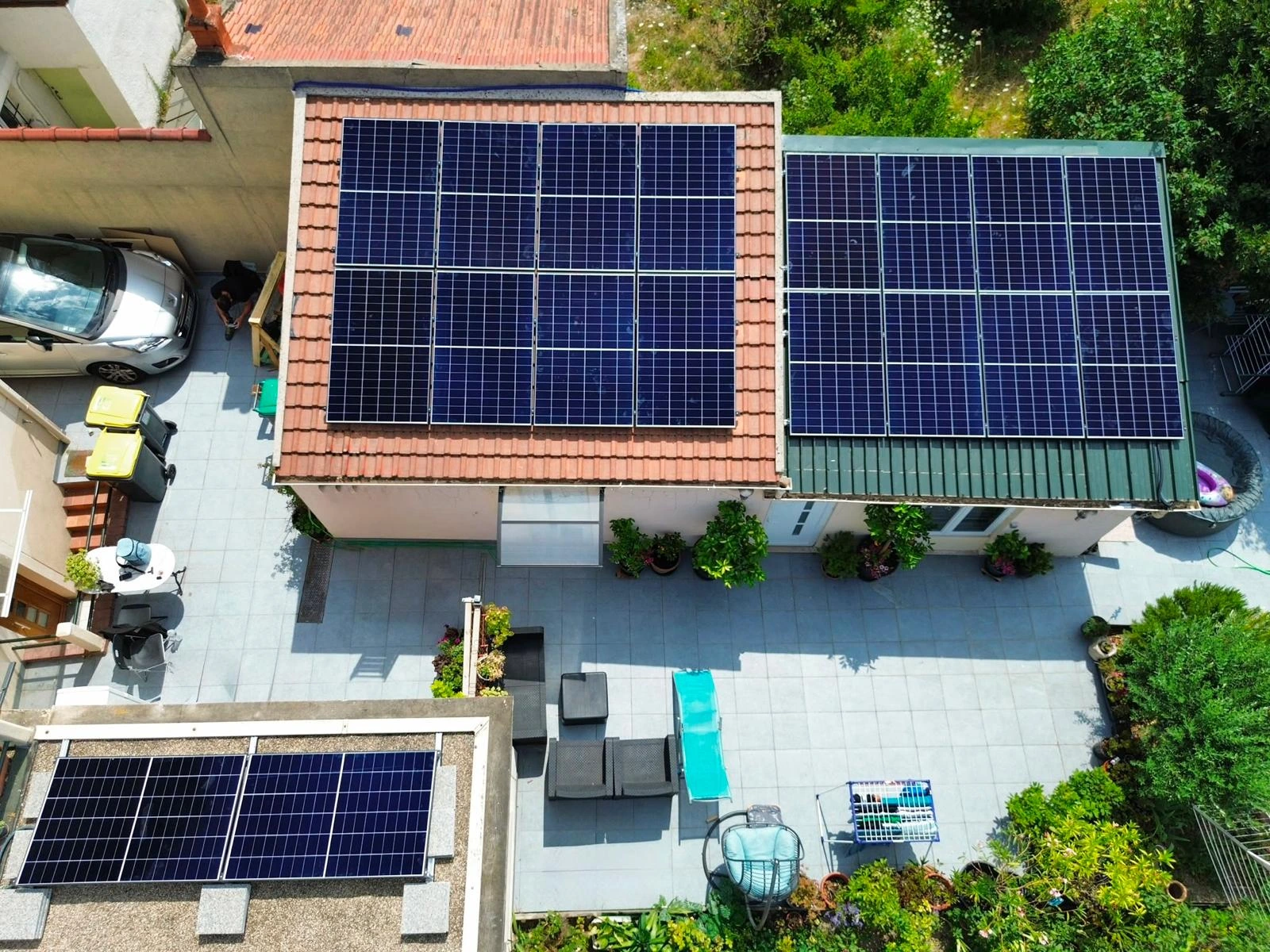

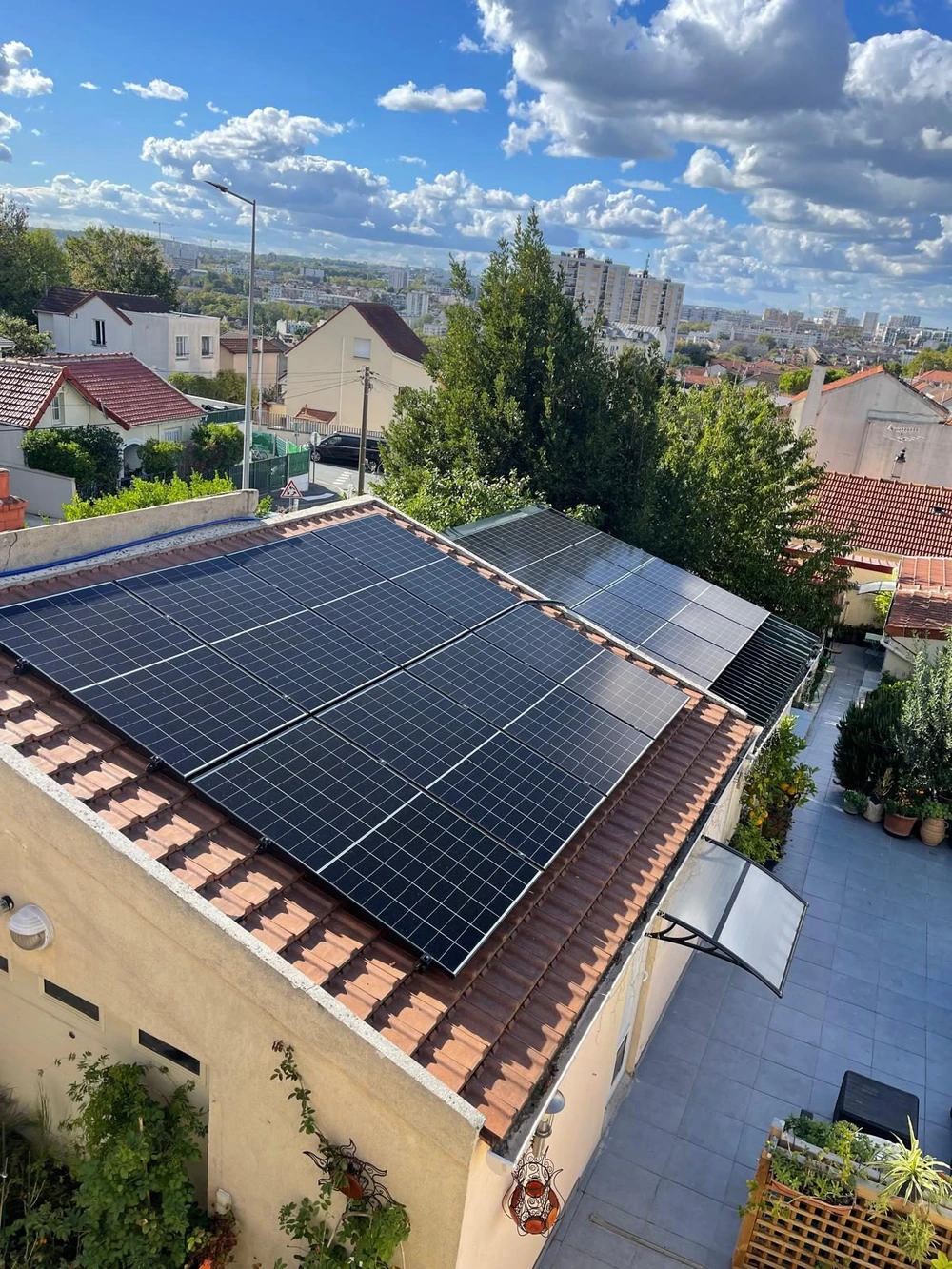

La disposition des panneaux et les orientations se confrontent à la façon de les associer. Deux modules sur un MI-1000-2M ne sont pas supposés disposer de deux suivis indépendants.
Une ombre diminue la lumière reçue. Les micro-onduleurs n’annulent pas cette perte : l’étude compare les configurations et leur comportement sur l’année.
Les données disponibles, l’accès sous les panneaux et la possibilité d’intervenir comptent aussi. Une toiture simple peut conduire à comparer un onduleur central.
Des données, avec les bons équipements
Les micro-onduleurs communiquent par courant porteur. La passerelle et les équipements de comptage retenus permettent la remontée des données vers le suivi Atmozen.

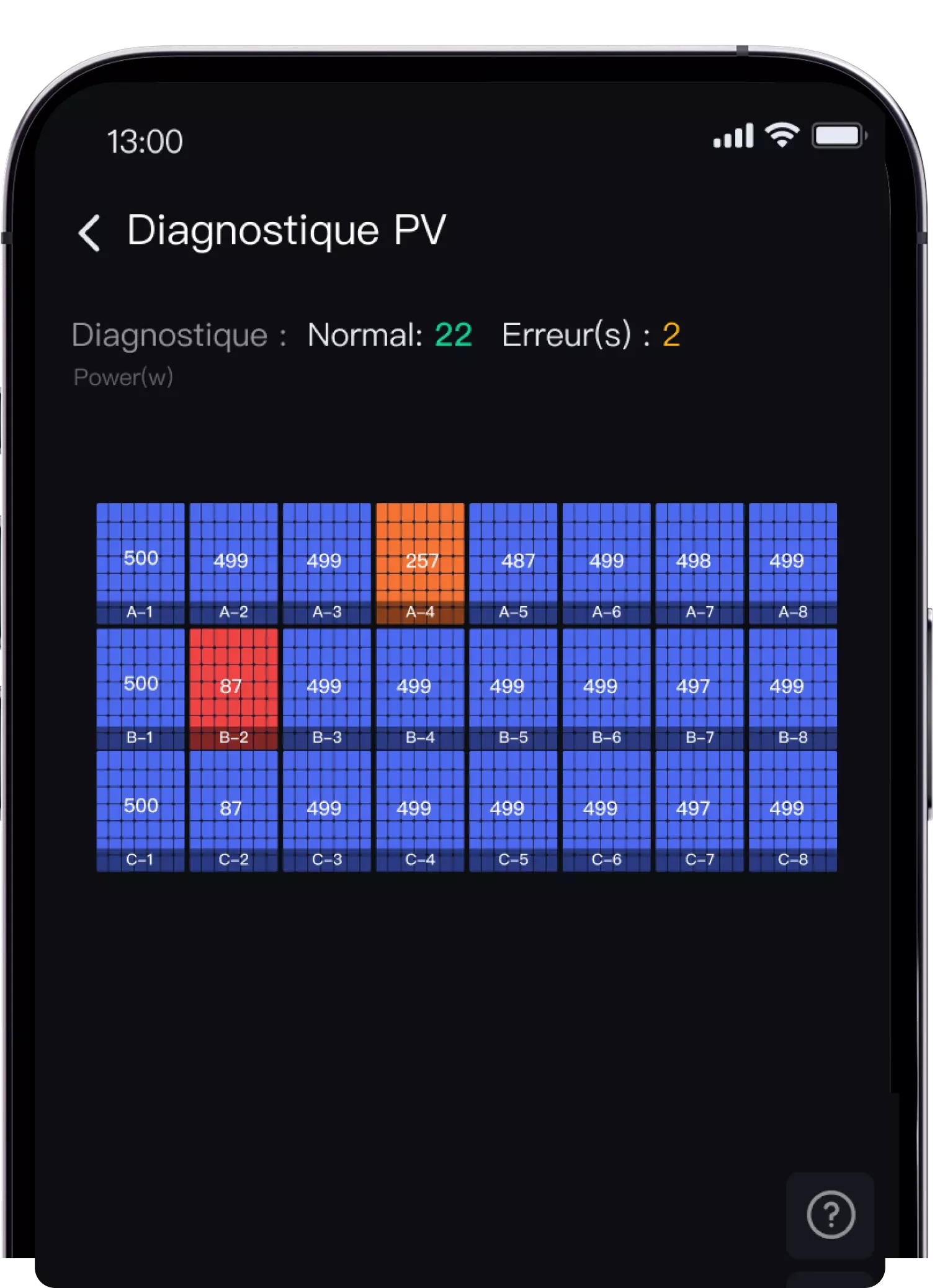

L’écran officiel présente une démonstration de diagnostic PV. Les mesures et fonctions effectivement disponibles dépendent du matériel de communication, du comptage, de la configuration et de la connexion.
Écran de démonstration ATMOCE : aucune production en direct, alerte client ou économie SolarGlobe n’est représentée ici.
Découvrir notre accompagnement
Les références et leurs preuves
Retrouvez les paramètres électriques, les documents et les conditions de garantie propres à chaque référence.
Micro-onduleur pour un panneau · Référence proposée selon le projet.
Dans une architecture à micro-onduleurs ATMOCE, une MI-500 convertit la production d’un seul panneau. Elle peut être envisagée quand la toiture a plusieurs orientations ou des ombrages partiels, ou quand le suivi panneau par panneau est recherché.
Cette référence n’est pas retenue systématiquement : son intérêt dépend de la toiture, de l’architecture électrique et des objectifs du projet.
| Caractéristique (fiche fabricant) | Valeur |
|---|---|
| Puissance nominale de sortie | 500 W (500 VA max.) |
| Courant nominal de sortie à 230 V | 2,17 A |
| Entrées | 1 paire de connecteurs DC Stäubli MC4 : 1 panneau |
| Puissance max. des modules compatibles | 700 W |
| Tension MPP min./max. | 33 à 55 V |
| Tension de fonctionnement min./max. | 16 à 60 V |
| Tension de démarrage / nominale d’entrée | 22 V / 36 V |
| Courant d’entrée continu max. | 16 A |
| Courant de court-circuit d’entrée max. | 20 A |
| Efficacité UE / maximale | 97,0 % / 97,4 % |
| Plage de tension AC | 184 à 276 V |
| Micro-onduleurs max. par circuit de branche 20 A | 7 |
| Indice de protection | IP67, extérieur |
| Dimensions / poids (sans support) | 247,2 × 180 × 38,5 mm / 1,3 kg |
| Communication | CPL (courant porteur) |
| Température ambiante | −40 à 65 °C |
| Conformité réseau | VDE 0124, VDE 4105, UTE 0126, EN 50549, EN 50530 |
Explicitement documentée par le fabricant
Validée par conception SolarGlobe
À vérifier au projet
Limites électriques comparées avec les modules LONGi présentés sur ce site :
| Grandeur | Limite MI-500 | LR7-54HVH-485M | LR7-54HVH-490M |
|---|---|---|---|
| Tension à vide (Voc) | 60 V max. en entrée | 40,40 V | 40,52 V |
| Tension au point de puissance (Vmp) | Plage MPP 33 à 55 V · démarrage 22 V · fonctionnement 16 à 60 V | 33,40 V | 33,51 V |
| Courant au point de puissance (Imp) | 16 A max. en continu | 14,53 A | 14,63 A |
| Courant de court-circuit (Isc) | 20 A max. | 15,23 A | 15,33 A |
| Puissance du module | 700 W max. admis · 500 VA en sortie | 485 W | 490 W |
Valeurs des fiches fabricants aux conditions d’essai standard (cellule à 25 °C, 1 000 W/m²). Tension et courant varient avec la température et l’ensoleillement : leur calcul aux conditions réelles de la toiture se fait dans l’étude.
Aucun document de type ETN ou Avis Technique n’est rattaché à cette référence dans notre dossier. Sa fixation suit les instructions du fabricant et le système de montage retenu par l’entreprise de pose.
ATMOCE (fabricant) · Micro-onduleur MI-500 :
La fiche technique ATMOCE annonce une garantie de 25 ans pour le micro-onduleur MI-500.
25 ans
Micro-onduleur ATMOCE MI-500 ; garantie commerciale du fabricant ATMOCE · France
Durée indiquée par la fiche technique officielle de la série MI (« Garantie de 25 ans »). Le point de départ, le bénéficiaire, les prestations couvertes et les limites relèvent de la politique de garantie ATMOCE en vigueur à l’achat, remise avec le devis. Cette garantie porte sur l’équipement ATMOCE seul, pas sur l’installation entière ni sur les travaux de pose.
Source : ATMOCE — fiche technique « Micro-onduleur série MI » (PDF du 25 juillet 2025) · Vérifié le · Date d’observation :
SolarGlobe (vendeur du matériel) · Garanties légales de conformité et des vices cachés sur le matériel qu’elle vend, selon ses conditions générales de vente (article 13).
Entreprise de pose partenaire, qualifiée RGE · Travaux de pose, raccordement d’exécution, étanchéité et assurance décennale, selon son propre contrat. Voir qui fait quoi.
Micro-onduleur pour deux panneaux · Référence déjà utilisée sur des projets SolarGlobe ; retenue selon le projet.
Une MI-1000-2M convertit la production de deux panneaux avec un seul boîtier. Elle peut être envisagée quand deux panneaux voisins peuvent partager un micro-onduleur.
Cette référence n’est pas retenue systématiquement : son intérêt dépend de la toiture, de l’architecture électrique et des objectifs du projet.
| Caractéristique (fiche fabricant) | Valeur |
|---|---|
| Puissance nominale de sortie | 1 000 W (1 000 VA max.) |
| Courant nominal de sortie à 230 V | 4,35 A |
| Entrées | 2 paires de connecteurs DC Stäubli MC4 : 2 panneaux |
| Nombre de MPPT | 1, selon la dernière page de la fiche française rév. 1.0.1 ; deux entrées ne démontrent pas deux MPPT indépendants. |
| Plage de tension de suivi de la puissance de crête | 33 à 55 V |
| Plage de tension MPPT | 16 à 60 V |
| Tension de démarrage / nominale d’entrée | 22 V / 42 V |
| Courant d’entrée continu max. (par entrée) | 20 A |
| Courant de court-circuit d’entrée max. (par entrée) | 25 A |
| Efficacité UE / maximale | 97,7 % / 98,2 % |
| Plage de tension AC | 176 à 276 V |
| Micro-onduleurs max. par circuit de branche 20 A / 25 A | 3 / 4 (en triphasé, selon la fiche) |
| Indice de protection | IP67, extérieur |
| Dimensions / poids (sans support) | 250 × 202 × 36 mm / 2,1 kg |
| Communication | CPL (courant porteur) |
| Température ambiante | −40 à 65 °C |
| Conformité réseau | VDE 0124, VDE 4105, UTE 0126, EN 50549, EN 50530, AS 4777.2 |
Explicitement documentée par le fabricant
Validée par conception SolarGlobe
À vérifier au projet
Limites électriques comparées avec les modules LONGi présentés sur ce site :
| Grandeur | Limite MI-1000-2M (par entrée) | LR7-54HVH-485M | LR7-54HVH-490M |
|---|---|---|---|
| Tension à vide (Voc) | 60 V max. en entrée | 40,40 V | 40,52 V |
| Tension au point de puissance (Vmp) | Suivi de la puissance de crête 33 à 55 V · démarrage 22 V · MPPT 16 à 60 V | 33,40 V | 33,51 V |
| Courant au point de puissance (Imp) | 20 A max. en continu | 14,53 A | 14,63 A |
| Courant de court-circuit (Isc) | 25 A max. | 15,23 A | 15,33 A |
| Puissance de deux modules identiques | 1 000 VA en sortie (aucune puissance de module max. indiquée) | 970 W | 980 W |
Valeurs des fiches fabricants aux conditions d’essai standard (cellule à 25 °C, 1 000 W/m²). Tension et courant varient avec la température et l’ensoleillement : leur calcul aux conditions réelles de la toiture se fait dans l’étude.
Aucun document de type ETN ou Avis Technique n’est rattaché à cette référence dans notre dossier. Sa fixation suit les instructions du fabricant et le système de montage retenu par l’entreprise de pose.
ATMOCE (fabricant) · Micro-onduleur MI-1000-2M : Conditions de garantie fabricant précisées dans votre offre.
SolarGlobe (vendeur du matériel) · Garanties légales de conformité et des vices cachés sur le matériel qu’elle vend, selon ses conditions générales de vente (article 13).
Entreprise de pose partenaire, qualifiée RGE · Travaux de pose, raccordement d’exécution, étanchéité et assurance décennale, selon son propre contrat. Voir qui fait quoi.
Avant de choisir
Le MI-500 reçoit un panneau et délivre une puissance nominale de sortie de 500 W. Le MI-1000-2M reçoit deux panneaux et délivre 1 000 W au total. La fiche française du 2-en-1 documente un seul MPPT : deux paires d’entrées ne prouvent pas deux suivis indépendants.
Dans ces architectures, il faut un MI-500 par panneau ou un MI-1000-2M pour deux panneaux associés. Le nombre retenu dépend de la configuration, de la répartition électrique, des limites par circuit et du matériel choisi.
Le panneau ombragé reçoit moins de lumière et produit moins. Une architecture par module peut limiter certaines interactions, sans annuler cette perte. Avec le MI-1000-2M, le comportement des deux panneaux associés doit être vérifié ; leur indépendance n’est pas présumée.
Les micro-onduleurs communiquent par courant porteur. La passerelle et les équipements de comptage retenus transmettent les données nécessaires au suivi dans Atmozen, avec une connexion adaptée. Les mesures disponibles dépendent de cette configuration.
Une évolution dépend des limites des circuits, des protections, du raccordement, du comptage, de la passerelle et des références disponibles. Ajouter du matériel exige une vérification de l’architecture et des démarches applicables.
Nous comparons la toiture, les orientations, les ombrages, l’accès au matériel, le suivi attendu, la maintenance et le budget. Un onduleur central peut aussi convenir à une toiture simple. Aucun choix n’est systématiquement meilleur pour toutes les maisons.
